一、技術名稱：墻體用超薄絕熱保溫板技術
二、技術所屬領域及適用范圍：建筑行業(yè)新建建筑節(jié)能保溫、既有建筑節(jié)能改造
三、與該技術相關的能耗及碳排放現(xiàn)狀
目前，國內(nèi)保溫市場發(fā)展很快，主要用于建筑節(jié)能市場和工業(yè)保溫市場。當前市場上保溫材料主要包括以下幾種：
1.膨脹聚苯板（EPS板）：導熱系數(shù)0.037-0.041，保溫效果好，強度較差；
2.擠塑聚苯板（XPS板）：導熱系數(shù)0.028-0.03，保溫效果更好，強度高，耐潮濕，使用時表面需要處理；
3.巖棉板：導熱系數(shù)0.041-0.045，防火，阻燃吸濕性大，保溫效果差；
4.膠粉聚苯顆粒保溫漿料：導熱系數(shù)0.057-0.06，阻燃性好，廢品回收，保溫效果不理想，對施工要求高，主要應用于建筑保溫上；
5.聚氨酯發(fā)泡材料：導熱系數(shù)0.025-0.028，防水性好，保溫效果好，強度高；
6.珍珠巖等漿料：導熱系數(shù)0.07-0.09，防火性好，耐高溫保溫效果差，吸水性高。
與國外主流外墻保溫材料的各項性能相比，上述各種保溫材料仍有一定差距，由于建筑保溫材料應用的范圍廣、數(shù)量多，因此有較大的節(jié)能潛力。目前應用該技術可實現(xiàn)節(jié)能量98萬tce/a，CO2減排約259萬t/a。
四、技術內(nèi)容
1.技術原理
該保溫材料主要由填充芯材與真空保護表層復合而成。其中，填充芯材主要是低導熱系數(shù)的芯材填料，外層采用多層復合材料進行包覆，以保證整個保溫板材的氣密性。通過對整個板抽真空至內(nèi)壓低于一定值以下，可有效地避免空氣對流引起的熱傳遞，因此導熱系數(shù)可大幅度降低。該保溫板采用無機材料，不含有任何有毒性材料，具有環(huán)保和高效節(jié)能的特性。
2.關鍵技術
（1）真空絕熱芯；
（2）封裝設備與薄抹灰施工技術。
3.工藝流程

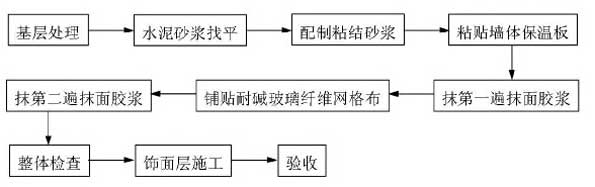

墻體用超薄絕熱保溫板工藝流程見圖1。
圖1墻體用超薄絕熱保溫板施工工藝流程圖
五、主要技術指標
1.導熱系數(shù)低于0.008W/(m·K)；
2.屬于A級防火材料，技術產(chǎn)品應用可以達到國家要求建筑節(jié)能標準；
3.每平米重量3kg。
六、技術鑒定、獲獎情況及應用現(xiàn)狀
該技術產(chǎn)品已通過國家建筑材料質(zhì)量監(jiān)督檢驗中心檢驗，2010年1月通過住房和城鄉(xiāng)建設部科技發(fā)展促進中心組織的科技成果鑒定。目前，該技術產(chǎn)品的使用建筑面積約200萬m2，已形成生產(chǎn)、施工一整套技術體系，并在墨德馨大廈、新泰市110處置中心、青島市奧帆中心、濰坊寶鼎花園、青島坊子街等建筑物外保溫工程中應用，技術成熟可靠。
七、典型應用案例
典型用戶：萬科集團、青島海都集團、唐山市建設局、中國建筑技術集團有限公司等
典型案例1
技術提供單位：中國建筑科學研究院
建設規(guī)模：建筑面積10萬m2，建設條件外墻干掛大理石。主要技改內(nèi)容：保溫面積3萬m2。節(jié)能技改投資額180萬元，建設期5個月。每年可節(jié)能1638tce，年節(jié)能經(jīng)濟效益為163.8萬元，投資回收期約1年。
典型案例2
技術提供單位：中國建筑科學研究院
建設規(guī)模：建筑面積70萬m2，建設條件外墻乳膠漆。主要技改內(nèi)容：保溫面積20萬m2。節(jié)能技改投資額1200萬元，建設期5個月。每年可節(jié)能1.15萬tce，年節(jié)能經(jīng)濟效益1150萬元，投資回收期約1年。
八、推廣前景及節(jié)能減排潛力
隨著國家對節(jié)能環(huán)保的要求，對建筑外墻節(jié)能保溫材料要求也越來越嚴格，目前新建建筑都要求進行保溫材料安裝，而且要求使用A級防火材料進行施工，因此使用該技術既滿足了國家對節(jié)能環(huán)保的要求又滿足了對安全防火的要求。目前，我國既有建筑外墻保溫需實施改造的約130億m2，新增建筑需做保溫處理的約有100億m2。預計未來5年，可推廣實施的建筑面積約為17億m2，可形成的年節(jié)能能力約為245萬tce，減少二氧化碳排放647萬t。
